Reverse Engineering Bosch ME9: Az Immobilizer (WFS) Rendszer Teljes Anatómiája
Amikor egy tuningolt motorvezérlőt más autóba akarunk áthelyezni, előbb-utóbb szembe fogunk találni a rendszer legfontosabb kapuőrével: az immobilizer állapotgéppel. Értsük meg pontosan, hogyan dönti el az ECU, hogy szabad-e a motorindítás!
Ebben a bejegyzésben a teljes Ford/Bosch ME9 WFS (Wegfahrsperre – Német: indításgátló) rendszert boncolgatjuk: a bootolástól a motorindításon át a leállításig, minden állapotátmenettel, assembly kódrészlettel és EEPROM logikával.
Az Immobilizer szerepe a rendszerben
Az immobilizer feladata egyszerű: megakadályozni a motor indítását, ha a kulcs kriptográfiai azonosítása sikertelen. A Ford/Bosch ME9-ben ez egy többrétegű védelem:
- Kriptográfiai réteg: A műszerfalról (Instrument Cluster) CAN-en érkező Challenge-Response ellenőrzés
- Állapotgép réteg: A
secacc_stateváltozó, amely a belső döntési logikát vezérli - Aktuátor réteg: A gyújtás és befecskendezés fizikai tiltása hengerenként
Ez a három réteg egymástól független, egy patch, ami csak az egyiket kerüli ki, a másik kettő által még mindig blokkolva lesz. Erről a fejlesztői mód (B_ecudev) kapcsán később még részletesen szólok.
A központi állapotváltozók
Mielőtt belevágnánk a kódba, ismerjük meg azokat a változókat, amelyek az egész rendszert vezérlik. Mindegyik a r13 (SDA Base = 0x7FFFF0) regiszterhez relatív:
| Változó | RAM cím | Méret | Szerep |
|---|---|---|---|
secacc_state | 0x8042E3 | 1B | Fő állapotgép: 0x33 / 0x66 / 0x77 / 0xAA |
secacc_mode | 0x8042E2 | 1B | Biztonsági hozzáférés módja |
service_mode | 0x8042E5 | 1B | Szerviz mód flag |
wfsbitsNV1_10ms | 0x7FD6EE | 1B | NV perzisztens bitfield (EEPROM tükör!) |
wfsbits1_10ms | 0x804644 | 1B | Volatile bitfield #1 |
wfsbits3_10ms | 0x804646 | 1B | Volatile bitfield #3 |
wfsbits4_10ms | 0x804647 | 1B | Volatile bitfield #4 |
wfsbits5_10ms | 0x804648 | 1B | Volatile bitfield #5 |
eep_request | 0x8042D9 | 1B | EEPROM művelet kérés kód (0x01–0x0A) |
cycles_ig_cnt | 0x7FD6E8 | 1B | Hátralevő indítási ciklusok (NV) |
inCodeCtr | 0x7FD6E9 | 1B | Hátralevő kódpróbálkozások (NV) |
B_ecudev | 0x7FAB65 | 1B | Fejlesztői mód flag |
B_kl15 | 0x7FB405 | 1B | Terminal 15 (gyújtás) állapota |
B_eculock | 0x7FA995 | 1B | ECU zárolás aktuátor |
B_stalock | 0x7FA996 | 1B | Starter zárolás aktuátor |
Figyeljük meg a két RAM tartomány közötti alapvető különbséget: a 0x80xxxx volatile RAM – leállításkor elveszik. A 0x7FDxxx az EEPROM tükör (RAM Mirror) – a korábbi bejegyzésben leírt NVRAM menedzser menti. A wfsbitsNV1_10ms a 0x7FD6EE címen helyezkedik el – tehát ez az EEPROM tükör része! Ez kritikus: ez az egyetlen WFS bitfield, ami túlél egy ECU újraindítást.
A secacc_state állapotgép
A rendszer szíve a secacc_state változó, amely négy állapotot vehet fel:
immo_execute_ign_lock(0) lefut, a motor indítható.
immo_execute_ign_lock(0) lefut, a motor indítható.
| Állapot | Érték | Jelentés |
|---|---|---|
| LOCKED | 0x33 | Motor indítás tiltva. Ez az alapállapot. |
| LEARNING | 0x66 | Tanulási mód / várakozás CAN-es kódellenőrzésre |
| PRE-AUTH | 0x77 | SecurityAccess engedélyezve, de validáció még nem történt |
| UNLOCKED | 0xAA | Minden rendben – motor szabadon indítható |
1. fázis: Boot – a WFS_Boot_Init_EEPROM() rutin
Az ECU bekapcsolásakor az első WFS-releváns rutin a WFS_Boot_Init_EEPROM() (cím: 0x000CB780). Ennek a rutinnak egyetlen feladata: eldönteni, hogy az ECU zárolva vagy feloldva induljon.
A döntés kulcsa a wfsbitsNV1_10ms perzisztens bitfield, amelyet az NVRAM menedzser már betöltött az EEPROM-ból a RAM tükörbe:
lbz r4, -0x2912(r13) ; r4 = wfsbitsNV1_10ms (EEPROM tükörből!) rlwinm. r10, r4, 0, 29, 29 ; Bit 2 tesztelése: volt sikeres auth az előző ciklusban? beq BOOT_LOCKED ; Bit 2 SET - Előző ciklusban sikeres volt az immo - gyors unlock li r3, 0xAA ; secacc_state = UNLOCKED b STORE_STATE BOOT_LOCKED: ; Bit 2 CLEAR - Nincs érvényes korábbi auth - zárolva indulunk li r3, 0x33 ; secacc_state = LOCKED
A wfsbitsNV1_10ms bit 2 egy "emlékeztető" flag: ha az előző motorindítási ciklusban az immo sikeresen feloldotta az ECU-t, ez a bit 1-re áll, és a leállítási fázisban az NVRAM menedzser elmenti az EEPROM-ba. Így a következő bootkor az ECU azonnal 0xAA (UNLOCKED) állapotban indul.
A Power-Fail inicializáció
Ha az ECU cond_for_powerfail flag-je aktív (váratlan tápkimaradás), a rendszer extra lépéseket is végrehajt:
li r4, 0 ; Kripto seed és számlálók nullázása stb r4, -0x2928(r13) ; seed[0] = 0x00 li r11, 0x10 stb r11, -0x2927(r13) ; seed[1] = 0x10 li r10, 0x34 li r9, 0x56 li r12, 0x78 li r11, 0x9A stb r10, -0x2926(r13) ; seed[2] = 0x34 stb r9, -0x2925(r13) ; seed[3] = 0x56 stb r12, -0x2924(r13) ; seed[4] = 0x78 stb r11, -0x2923(r13) ; seed[5] = 0x9A stb r4, -0x2917(r13) ; inCodeCtr = 0 stb r4, -0x2918(r13) ; cycles_ig_cnt = 0
Ez a fix seed ({0x00, 0x10, 0x34, 0x56, 0x78, 0x9A}) a kripto-algoritmus kiindulópontja. Power-fail után a rendszer defenzíven viselkedik: mindent nulláz, a kulcs-azonosítás újrakezdése kötelező.
2. fázis: WFS_Ignition_Cycle_Sequencer() – A fő immobilizer állapotgép
A WFS_State_Updater_Main() 10ms task az WFS_Ignition_Cycle_Sequencer() függvényt (cím: 0x0010B49C) hívja meg, amely egy klasszikus állapotgép a DAT_007FA402 változó alapján.
State 0 – Gyújtás detektálás
lbz r12, -0x4BEB(r13) ; r12 = B_kl15 (Terminal 15 – gyújtás állapot) cmpwi r12, 0 beq KL15_OFF ; Ha KL15 == 0 - gyújtás nincs - reset ; = Gyújtás BE - Inicializáció = li r12, 1 stb r12, -0x5BEE(r13) ; State - 1 ; wfsbits4: bit 0 és bit 1 törlése lbz r11, 0x4647(r13) ; r11 = wfsbits4_10ms rlwinm r5, r11, 0, 24, 30 ; Bit 0 clear (& 0xFE) rlwinm r10, r5, 0, 31, 29 ; Bit 1 clear (& 0xFD) stb r10, 0x4647(r13) ; wfsbits5 bit 7 SET - WFS_Ignition_Cycle_Sequencer aktív jelzés lbz r12, 0x4648(r13) ori r12, r12, 0x80 stb r12, 0x4648(r13) ; wfsbits3 bit 2,3 SET - CAN kommunikáció engedélyezés lbz r11, 0x4646(r13) ori r10, r11, 0x0C stb r10, 0x4646(r13) ; cycles_ig_cnt dekrementálás lbz r5, -0x2918(r13) ; r5 = cycles_ig_cnt cmpwi r5, 0 ble skip_decrement addi r12, r5, 0xFF ; r12 = cycles_ig_cnt - 1 stb r12, -0x2918(r13)
A State 0 megvárja, amíg a gyújtás bekapcsol, majd inicializálja az összes kommunikációs flag-et, és továbblép State 1-re. A cycles_ig_cnt egy biztonsági számláló: ha elfogynak a ciklusok, az ECU visszazárolódik.
State 3 – Motor futásának ellenőrzése (Visszazárolás!)
lhz r12, -0x4852(r13) ; r12 = nmot_w (fordulatszám) cmpwi r12, 0 beq FORCE_LOCK lbz r12, -0x54BF(r13) ; r12 = B_nmot (motor forgat flag) cmpwi r12, 0 beq EXIT ; = MOTOR FOROG, DE AZ IMMO NEM ENGEDÉLYEZTE - VISSZAZÁROLÁS! = lbz r12, -0x2912(r13) ; wfsbitsNV1_10ms li r11, 0x33 rlwinm r12, r12, 0, 30, 28 ; Bit 1 és Bit 2 TÖRLÉSE stb r12, -0x2912(r13) stb r11, 0x42E3(r13) ; secacc_state = 0x33 (LOCKED!) lbz r10, 0x4644(r13) ori r10, r10, 0x40 ; Bit 6 SET - "motor közbeni zárolás" stb r10, 0x4644(r13)
B_nmot == 1), például ha az ECU a B_stalock változóval tiltja az önindítót, de a járművet tolásra vagy húzásra megforgatják, miközben az immo nincs UNLOCKED állapotban, a rendszer védelmi visszazárolást hajt végre:
secacc_state → 0x33, és a wfsbitsNV1 bit 1 és 2 törlődik.
Ennek következtében a következő bootkor is LOCKED állapottal indul az ECU.3. fázis: A CAN Dispatcher – WFS_CAN_Dispatcher()
A CAN buszról érkező WFS parancsok feldolgozása a WFS_CAN_Dispatcher() (cím: 0x0010C688) rutinban történik:
| CMD | Funkció | Leírás |
|---|---|---|
0x81 | SecurityAccess belépés | LOCKED - LEARNING átmenet |
0x82 | Timer érték írás | AS timer beállítása (0x08–0x3F) |
0x83 | Challenge-Response | Kriptográfiai kódellenőrzés |
0x85 | Új kulcs tanítás | ISK programozás (0x20 subcommand) |
0x86 | Kezdeti beállítás | Tanulási mód belépés |
0x87 | secacc_mode váltás | Mód változtatás |
0x88 | service_mode váltás | Szerviz mód kapcsoló |
0x89 | Állapot lekérdezés | secacc_state visszaadása |
0x8A | Kulcs verifikáció | Challenge válaszadat |
0x8B | Konfig lekérdezés | secacc_mode, service_mode |
0x8C | Státuszbitek | wfsbits5, wfsbits3, wfsbits4 kódolva |
Command 0x83 – Challenge-Response kódellenőrzés
Ez a rendszer kritikus pontja: a kriptográfiai validáció:
; = Challenge kalkuláció = lbz r12, -0x5BCE(r13) ; CAN adat byte 1 (instrument cluster válasz) stb r12, -0x5BC6(r13) ; Mentés az összehasonlító pufferbe lbz r11, -0x5BCD(r13) ; CAN adat byte 2 stb r11, -0x5BC7(r13) lbz r4, -0x2913(r13) ; kripto paraméter addi r3, r13, 0x42C9 ; Cél puffer addi r5, r13, 0x42C6 ; Forrás puffer bl FUN_0010afc4 ; >>> KRIPTO KALKULÁCIÓ <<< ; = Összehasonlítás = lbz r11, 0x42C7(r13) ; Kalkulált byte 1 lbz r10, -0x5BC6(r13) ; Kapott byte 1 cmpw r11, r10 bne CODE_MISMATCH ; Nem egyezik - hibás! lbz r12, 0x42C6(r13) ; Kalkulált byte 2 lbz r11, -0x5BC7(r13) ; Kapott byte 2 cmpw r12, r11 bne CODE_MISMATCH ; = SIKERES MATCH - UNLOCK! = li r11, 0xAA stb r11, 0x42E3(r13) ; secacc_state = 0xAA - UNLOCKED! lbz r10, -0x2912(r13) ; wfsbitsNV1_10ms ori r10, r10, 0x04 ; Bit 2 SET - "sikeresen autentikálva" stb r10, -0x2912(r13) ; NV mentés - következő bootkor UNLOCKED!
Két bájt összehasonlítás, ha mindkettő egyezik, az ECU feloldódik. A kritikus lépés a wfsbitsNV1 |= 0x04: ez biztosítja, hogy a következő bootkor a WFS_Boot_Init_EEPROM() UNLOCKED állapottal indítson.
Mi történik hibás kódnál?
CODE_MISMATCH: lbz r12, -0x2917(r13) ; r12 = inCodeCtr addi r30, r12, 0xFF ; r30 = inCodeCtr - 1 rlwinm. r11, r30, 0, 24, 31 ; Byte-ra vágás + tesztelés stb r30, -0x2917(r13) bgt DONE_0x83 ; Ha még van próbálkozás - kilépés ; = ELFOGYTAK - ZÁROLÁS! = ori r31, r31, 0x20 ; wfsbits1 bit 5 SET - "permanent lock" li r10, 0x33 stb r10, 0x42E3(r13) ; secacc_state = 0x33 (LOCKED!)
inCodeCtr eléri a nullát, az ECU zárolódik az adott ciklusban. A wfsbits1 bit 5 jelzi a "kód-próbálkozás kimerülés" miatti zárolást.4. fázis: A "Végrehajtó" – immo_execute_ignition_lock()
Az immo_execute_ign_lock() (cím: 0x000A39E4) fordítja le az állapotgép döntését fizikai beavatkozásra:
; Bemenet: r3 = ignition lock word (0x0000 = szabad, 0xFFFF = lock) cmpwi r3, 0 beq NO_LOCK ; r3 == 0 - motor szabad lbz r12, -0x549B(r13) ; r12 = B_ecudev cmpwi r12, 0 beq LOCK_PATH ; B_ecudev == 0 - normál - zárolás! ; B_ecudev != 0: Fejlesztői mód - utolsó check lbz r12, 0x4648(r13) ; wfsbits5_10ms rlwinm. r12, r12, 0, 29, 29 ; Bit 2 test bne LOCK_PATH ; Ha SET - explicit lock! NO_LOCK: li r3, 0x0000 b APPLY_LOCK LOCK_PATH: ori r3, r3, 0xFFFF ; Teljes lock maszk APPLY_LOCK: ; Bit 0 - B_eculock | Bit 4 - B_stalock | Bit 2 - Gyújtás cut rlwinm. r12, r3, 0, 31, 31 ; Bit 0 - B_eculock ; ... bit dekódolás ... rlwinm. r12, r3, 0, 29, 29 ; Bit 2 - gyújtás cut beq IGN_CUT_PATH bl FUN_00114870 ; Alternatív lock b RETURN IGN_CUT_PATH: bl ENG_Ignition_Cut_Actuator ; Gyújtás cut!
| Lock word bit | Aktuátor | Hatás |
|---|---|---|
Bit 0 | B_eculock | ECU általános zárolás flag |
Bit 4 | B_stalock | Starter relé blokkolása |
Bit 2 | Gyújtás cut | ENG_Ignition_Cut_Actuator – hengerenkénti letiltás |
Az ENG_Ignition_Cut_Actuator() – A végső szankció
; Bemenet: r3 = henger index (0-9) subi r4, r13, 0x7AB3 ; r4 = ht2ktigni_fdPatArray báziscím add r5, r4, r12 ; r5 = célhenger offsetje li r10, 0 stb r10, 0(r5) ; Célhenger = 0 (NINCS SZIKRA!) ; Összesített minta (OR összes henger) loop: lbzu r12, 1(r4) or r5, r5, r12 bdnz loop stb r5, -0x4B42(r13) ; ht2ktigni_fdOutPattern ; Ha OutPattern == 0 - ht2ktigni state = 0x6565 (gyújtás OFF)
Ha az OR eredménye nulla (egyetlen henger sem kap szikrát), a gyújtás rendszer 0x6565 állapotba kerül – a motor leáll.
Gyári megerősítés: A Bosch Funktionsrahmen

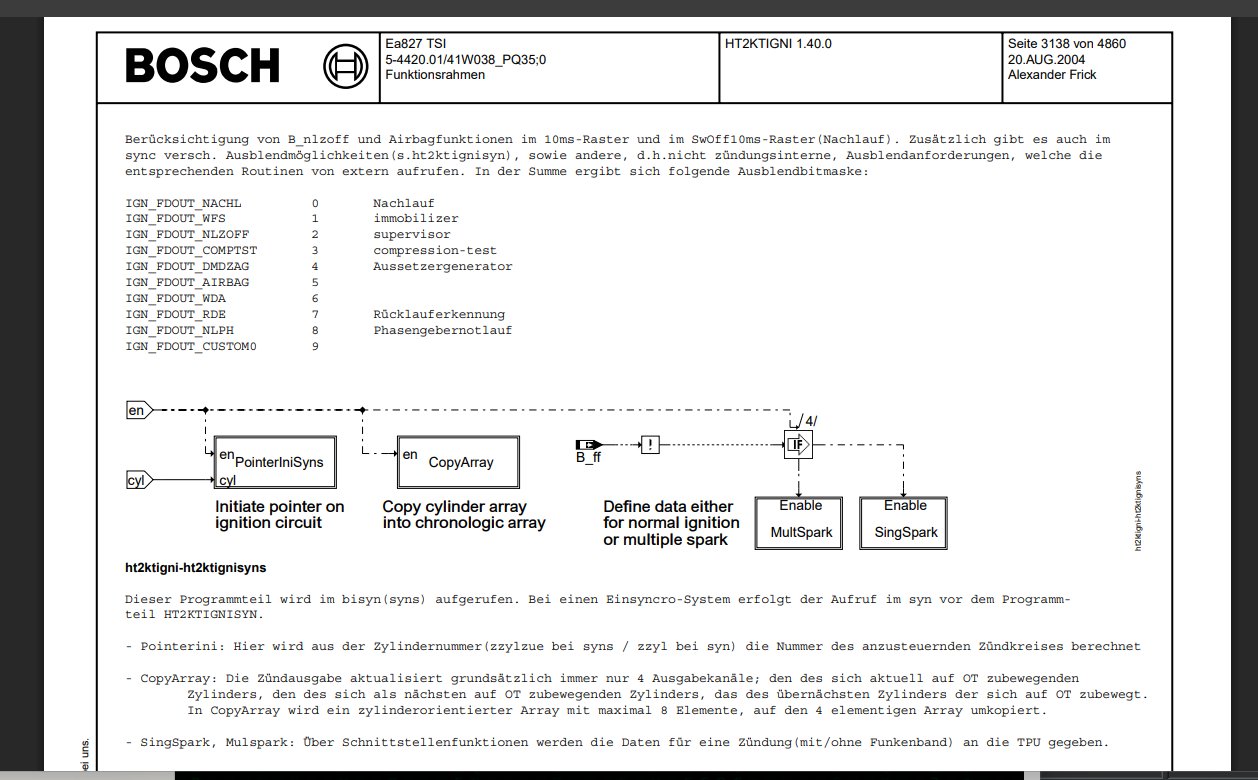

A fenti assembly-ből visszafejtett architektúrát a Bosch saját belső dokumentációja is megerősíti. A HT2KTIGNI 1.40.0 Funktionsrahmen (a VW/Audi Ea827 TSI MED9 platformhoz) tartalmazza az Ausblendbitmaske (fadeout bitmask) táblázatot:
; Index Konstans Forrás 0 IGN_FDOUT_NACHL Nachlauf (utánfutás) 1 IGN_FDOUT_WFS immobilizer ◄── EZ AZ! 2 IGN_FDOUT_NLZOFF supervisor 3 IGN_FDOUT_COMPTST compression-test 4 IGN_FDOUT_DMDZAG Aussetzergenerator (misfiring detection) 5 IGN_FDOUT_AIRBAG airbag 6 IGN_FDOUT_WDA (tartalék) 7 IGN_FDOUT_RDE Rücklauferkennung (visszaforgás detektálás) 8 IGN_FDOUT_NLPH Phasengebernotlauf (CPS vészüzem) 9 IGN_FDOUT_CUSTOM0 (egyedi)
Amikor az ENG_Ignition_Cut_Actuator-t hívjuk r3 = 1 paraméterrel, az a ht2ktigni_fdPatArray[1]-et nullázza – ami a Funktionsrahmen szerint az IGN_FDOUT_WFS, az immobilizer fadeout csatornája. A 10 elemű tömb (amit a kódban a cmpwi r12, 10 / bge EXIT boundary check-kel véd) pontosan ez a 10 fadeout forrás (0–9).
A Funktionsrahmen blokk-diagramja is visszaköszön: a CopyArray lépés a hengerorientált tömböt kronologikus sorrendbe másolja, utána a B_ff flag dönti el, hogy MultSpark vagy SingSpark módban adja ki a TPU-nak. A mi OR-akkumulátorunk (ht2ktigni_fdOutPattern) pontosan ezt az összesített mintát képzi, amit a Funktionsrahmen ht2ktigni-ht2ktignisyns szakasza ír le.
A VW/Audi platform MED9-es Funktionsrahmenje. Az immobilizer rendszer itt nem PATS (Passive Anti-Theft System, ahogy a Ford hívja), hanem WFS (Wegfahrsperre) néven fut – de a végrehajtó réteg, a "hóhér" ugyanaz: ht2ktigni_fdPatArray fadeout tömb, hengerenkénti nullázás, OR akkumuláció, és ha minden henger minta nulla, a gyújtás rendszer leáll. A Bosch motorvezérlő szoftver-architektúra közös alap – a gyártóspecifikus rész csupán a CAN protokoll és a kulcsmenedzsment.
5. fázis: A "Végrehajtó megkötözése" – B_ecudev fejlesztői mód
A fejlesztőpadokon (ETAS, INCA) az immobilizer komoly akadály lenne. A B_ecudev (0x7FAB65) flag három független kapuőrt nyit egyszerre:
Kapuőr 1: A Kripto Bypass – A "Pad-kulcs"
lbz r10, -0x549B(r13) ; r10 = B_ecudev cmpwi r10, 0 beq LOAD_FROM_EEPROM ; B_ecudev == 0 - valódi kulcsok ; = FEJLESZTŐI MÓD: Fix "dummy" kulcsok a Flash-ből = lis r3, 0xF subi r3, r3, 0x3DC0 ; r3 = 0x000EC240 lbz r11, 0(r3) ; - 0xAB stb r11, 0x42E7(r13) lbz r10, 1(r3) ; - 0x23 stb r10, 0x42E8(r13) ; ... {0xCA, 0x45, 0x61, 0x77, 0xFE, 0xAC} ... LOAD_FROM_EEPROM: ; NORMÁL MÓD: Kulcsok az EEPROM tükörből (0x7FD7C3–0x7FD7CA) lbz r12, 0xCB(r4) stb r12, 0x42E7(r13) ; ... 7 további bájt ...
Fejlesztői módban az ECU a ROM-ba égetett {0xAB, 0x23, 0xCA, 0x45, 0x61, 0x77, 0xFE, 0xAC} kulcsot használja. Az ETAS/INCA ismeri ezt az univerzális kulcsot.
Kapuőr 2: Az ISK Újraírás Engedélyezése
if (B_ecudev != 0) - ISK írás ENGEDÉLYEZVE (fejlesztői ECU)
Ez védi a gyártási ECU-kat attól, hogy valaki a CAN buszon keresztül új kulcsot tanítson be.
Kapuőr 3: Az Ignition Lock Bypass
Miért három kapu?
A Bosch szándékosan szeparálta a védelmi rétegeket. Ha egy támadó megtalálná az egyik bypass-t:
- Csak az ignition lock-ot patchelné - A
secacc_statesosem jutna0xAA-ra - Csak az ISK írást engedélyezné - Nem tudja feloldani az aktuátor zárolást
- Csak a kripto kulcsot cserélné - Az EEPROM-ba nem tudja elmenteni
A B_ecudev az egyetlen "mesterkulcs", amely mindhármat egyszerre nyitja. A gyártási ECU-kban ez garantáltan nulla.
6. fázis: Powerdown – WFS_Powerdown_Lock()
; Ha a timer lejárt ÉS az auth sikeres volt: li r12, 0xAA stb r12, 0x42E3(r13) ; secacc_state = UNLOCKED lbz r11, -0x2912(r13) ; wfsbitsNV1_10ms ori r11, r11, 0x04 ; Bit 2 SET - Következő bootkor UNLOCKED! stb r11, -0x2912(r13) SHUTDOWN_LOCK: ; Ha nem volt auth - visszazárolás li r12, 0x33 stb r12, 0x42E3(r13) ; secacc_state = LOCKED
- Sikeres auth volt -
secacc_state = 0xAA,wfsbitsNV1 bit 2 = 1- következő boot: UNLOCKED - Nem volt auth -
secacc_state = 0x33- következő boot: LOCKED
7. fázis: WFS_Shutdown_EEPROM_Save() – Perzisztens mentés
lbz r31, -0x2912(r13) ; wfsbitsNV1_10ms rlwinm. r11, r31, 0, 31, 31 ; Bit 0 test: mentés már megtörtént? bne SKIP_SAVE rlwinm r31, r31, 0, 31, 29 ; Bit 1 CLEAR stb r31, -0x2912(r13) subi r3, r13, 0x291F ; ISK puffer subi r4, r13, 0x2928 ; Kripto seed bl FUN_0010b84c ; ISK hash újraszámítás ori r9, r31, 0x01 ; Bit 0 SET - "mentés megtörtént" stb r9, -0x2912(r13) li r31, 1 stb r31, 0x42D9(r13) ; eep_request = 1 - ISK mentés stb r31, 0x42DA(r13) ; Tag byte = 1
Ez a rutin az egyik bejegyzésemben leírt EEPROM Tükör mechanizmust használja. A wfsbitsNV1 bit 0 egy "egyszer mentés" flag: biztosítja, hogy a szekvencia csak egyszer fusson le.
Összefoglalás – A teljes indítási folyamat
| Fázis / Esemény | Funkció / Rutin | Feltétel ➔ Eredmény |
|---|---|---|
| BOOT (Tápfeszültség ráadása) |
WFS_Boot_Init_EEPROM() |
wfsbitsNV1 bit 2 == 1 ➔ 0xAA (Gyors boot / Unlocked) |
wfsbitsNV1 bit 2 == 0 ➔ 0x33 (Zárolva) |
||
| 10ms TASK (Fő ütemező) |
WFS_Ignition_Cycle_Sequencer() State 0 |
Gyújtás ON? ➔ Lépés State 1-re |
WFS_Ignition_Cycle_Sequencer() State 1 |
EEPROM kész? ➔ Lépés State 2-re (20s timer indul) | |
WFS_Ignition_Cycle_Sequencer() State 2 |
CAN handshake várakozás | |
| CAN ÜZENET (Cluster ➔ ECU) |
CMD 0x81 (SecurityAccess) |
➔ secacc_state = 0x66 (Learning) |
CMD 0x83 (Challenge-Response) |
MATCH ➔ secacc_state = 0xAA, wfsbitsNV1 |= 0x04 |
|
MISMATCH ➔ inCodeCtr-- (Ha eléri a 0-t ➔ LOCK 0x33) |
||
| MOTOR INDÍTÁS (secacc_state == 0xAA) |
immo_execute_ign_lock(0) |
➔ B_eculock = 0, B_stalock = 0 |
ENG_Ignition_Cut_Actuator |
➔ Gyújtás engedélyezve (szikra aktív) | |
WFS_Ignition_Cycle_Sequencer() State 5 |
nmot ≥ threshold? ➔ Lépés State 3-ra | |
| LEÁLLÍTÁS (Terminal 15 OFF) |
WFS_Powerdown_Lock() |
➔ secacc_state és wfsbitsNV1 állapotok frissítése |
WFS_Shutdown_EEPROM_Save() |
➔ ISK hash újraszámítás + EEPROM mentés jelzése | |
| NVRAM Menedzser | ➔ Fizikai EEPROM írás a Power Latch fázis alatt |
Záró gondolat
Nem az célom, hogy itt az immobilizer bypass lehetőségeket megmutassam. Ehelyett értsük meg az állapotgépet, és dolgozzunk vele.
